DIN9834欧系标准汽車冲压模具导套
零售价
0.0
元
市场价
0.0
元
浏览量:
1000
所属分类
JDB铜基固體镶嵌式自润滑动轴承
数量
-
+
1
技术参数
参数
 |
产品介绍
该系列产品是以高力黄铜、锡青铜、钢铜双金属、铸铁或轴承钢為基材， 表面按一定的角度和密度镶嵌以石墨(SL1)或PTFE加二硫化钼(SL4)為主要成分的固體润滑剂，经精密加工而成。该系列产品机械强度和硬度高，适用于重载低速场合。SL4為水或海水中使用的固體润滑剂
|
 |
 |
|
DIN9834 材料:高力黄铜+固體润滑剂 Material: CuZn25AI5Mn3Fe3 +Graphite (500#SP) |
单位:mm
|
产品代号 part no |
d | d1 | d2 | L | L1 | L2 | L3 | r |
| DIN9834 798 | 25 | 32 | 40 | 32 | 22 | 63 | 4 | 3 |
| DIN9834 799 | " | " | " | 40 | 30 | " | " | " |
| DIN9834 797 | " | " | " | " | 32 | " | " | " |
| DIN9834 796 | 24 | " | " | " | " | " | " | " |
| DIN9834 800 | 32 | 40 | 50 | 50 | 40 | " | " | " |
| DIN9834 801 | 40 | 50 | 63 | 63 | 50 | " | 5 | " |
| DIN9834 802 | 50 | 63 | 71 | 71 | 56 | " | 6.3 | 5 |
| DIN9834 803 | 63 | 80 | 90 | 80 | 63 | 10 | 8 | 6 |
| DIN9834 804 | 80 | 100 | 112 | 100 | 80 | " | 10 | 8 |
| DIN9834 808 | 100 | 125 | 140 | 125 | 100 | " | 12,5 | 10 |
| DIN9834 805 | h | N | M | " | 106 | " | " | " |
| DIN9834 806 | 125 | 160 | 180 | 160 | 132 | " | 16 | 12 |
| DIN9834 807 | 160 | 200 | 220 | 200 | 170 | " | " | 18 |
|
How to order: PartNo. d L L1 订单方式: DIN9834 25 32 22 |
||||||||
 |

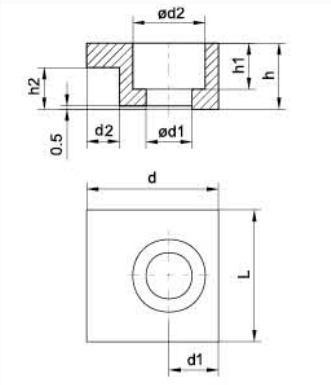

产品代号 part no |
d h9 |
L 0 -0.4 |
h h11 |
d1 |
h1 +0.2 0 |
h2 0 -0.3 |
d1 +0.2 0 |
d2 +0.2 0 |
| DIN9832 798 | 20 | 20 | 10 | 7,5 | 5 | 7 | 6,3 | 11 | |
| DIN9833 799 | 32 | 32 | 16 | 11 | 10 | 11,5 | 10 | 17,5 | |
| DINB9832 784 | 25 | 20 | 12 | 10 | 5 | 8.5 | 6,3 | 15 | |
| DIN9832 785 | 32 | 25 | 16 | 11 | 10 | 11,5 | 6,3 | 18 | |
|
How to order: Part No. d 订单方式:DIN983220 |
|||||||||
|
Material:材料Steel C45 Clamp ident. with DIN 9832 |
|||||||||
