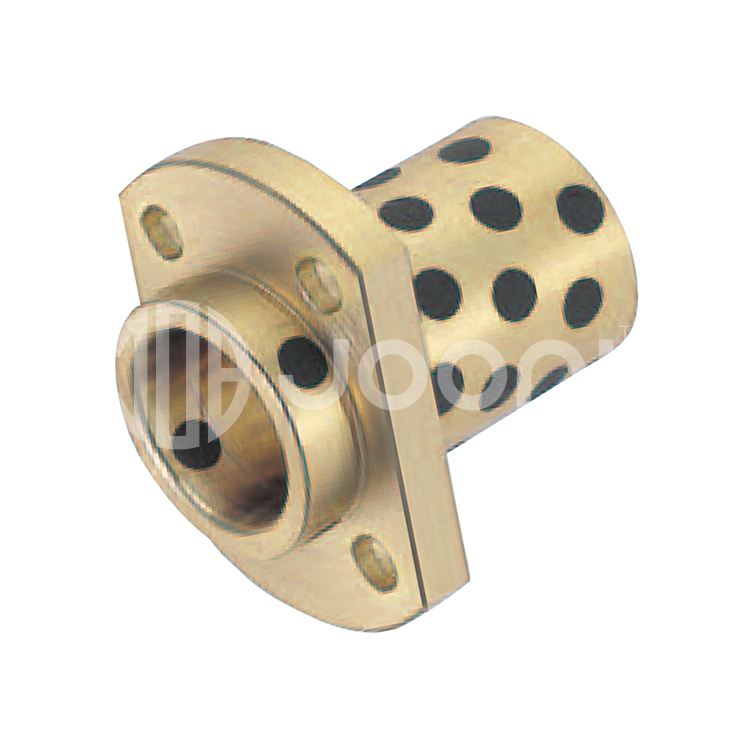

GMPIZ/GMPITZ无油衬套(铜合金/镶嵌型)
零售价
0.0
元
市场价
0.0
元
浏览量:
1000
所属分类
JDB铜基固體镶嵌式自润滑动轴承
数量
-
+
1
技术参数
参数
 |
产品介绍
该系列产品是以高力黄铜、锡青铜、钢铜双金属、铸铁或轴承钢為基材， 表面按一定的角度和密度镶嵌以石墨(SL1)或PTFE加二硫化钼(SL4)為主要成分的固體润滑剂，经精密加工而成。该系列产品机械强度和硬度高，适用于重载低速场合。SL4為水或海水中使用的固體润滑剂
|
 |
 |
单位:mm

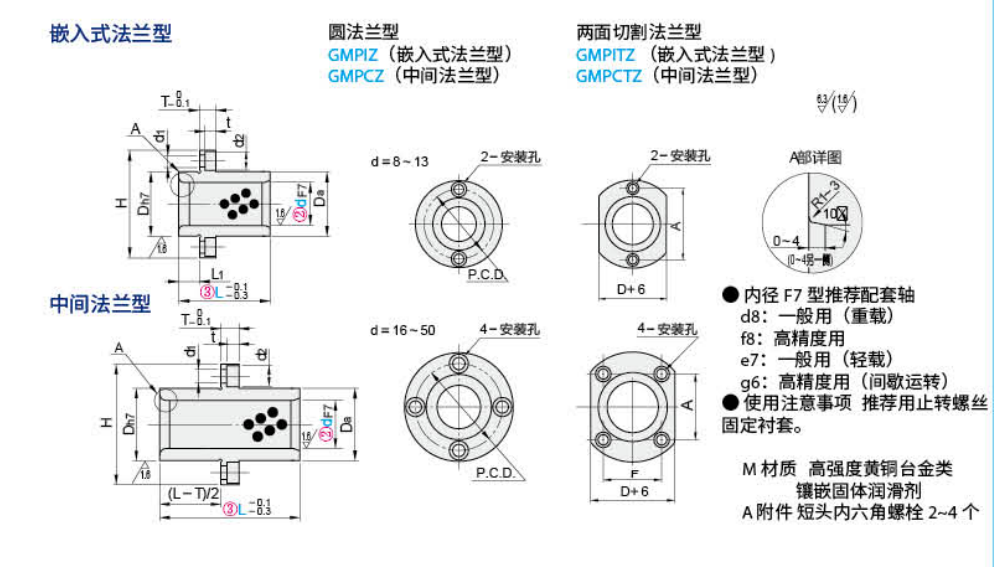

| 型式 | L | Dh7 | Da | L1 | H | T | t | d1 | d2 | p.c.d | F | A | 短头内六角螺栓 | ||||||||||||
| Type | dF7 | ||||||||||||||||||||||||
|
嵌入式法兰型
中间法兰型
*内的L尺 |
8 |
+0.028 +0.013 |
20 | (25) | 12 |
0 +0.018 |
11.5 | 4 | 27 | 4 | 2.2 | 3.5 | 6 | 19 | - | 19 | M3-10*2 | ||||||||
| 10 | 25 | 30 | 14 | 13.5 | 29 | 21 | 21 | ||||||||||||||||||
| 12 |
+0.034 +0.016 |
25 | 30 | 18 |
0 -0.021 |
17.5 | 5 | 36 | 5 | 3 | 4.5 | 7.5 | 26 | 26 | |||||||||||
| 13 | (25) | (30) | 35 | 19 | 18.5 | 37 | 27 | 27 | M4-12*2 | ||||||||||||||||
| 16 | 25 | 30 | 35 | 40 | 22 | 21.5 | 40 | 30 | 18 | 24 | |||||||||||||||
| 20 |
+0.041 +0.020 |
30 | 35 | 40 | 50 | 28 |
0 -0.025 |
27.5 | 6 | 49 | 6 | 3.7 | 5.5 | 9 | 38 | 22 | 31 | M4-12*4 | |||||||
| 25 | (30) | (35) | (40) | (50) | 60 | 33 | 32.5 | 54 | 43 | 25 | 35 | M5-16*4 | |||||||||||||
| 30 | (35) | (40) | (50) | (60) | 70 | 38 | 37.5 | 8 | 63 | 8 | 4.2 | 6.6 | 11 | 50 | 30 | 40 | |||||||||
| 35 |
+0.050 +0.025 |
(50) | (60) | 70 | 44 | 43.5 | 69 | 56 | 36 | 43 | M6 | ||||||||||||||
| 40 | (60) | (70) | 80 | 50 | 49.5 | 10 | 82 | 10 | 5.2 | 9 | 14 | 66 | 38 | 54 | |||||||||||
| 50 | (70) | (80) | 100 | 62 |
0 -0.030 |
61.5 | 94 | 78 | 50 | 60 | |||||||||||||||
